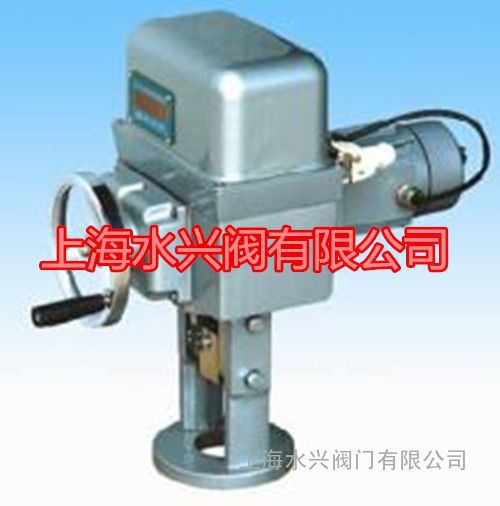

SKZ 型系列智能型直行程电动执行机构
一、SKZ 型系列智能型直行程电动执行机构 概述
SKZ 型系列智能型直行程电动执行机构是一种在自控调节系统中，它以220V交流电源为动力，直接接受来之自控制调节系统发出4～20mA,0～10mA或1～5V DC，0～10V DC模拟信号，驱动调节阀进行精确阀位定位，以百分比显示阀位要求开度和实际开度，并把阀位实际开度以同样的模拟信号反馈给自控调节系统。是目前应用日益广泛的一种智能型电动执行机构。可广泛应用于发电，冶金，石油，化工，城市供水，智能大厦，轻工等工业过程自动化系统中。
  二、SKZ 型系列智能型直行程电动执行机构 主要特点
    1、直接接受来之自控调节系统发出的4～20mA,0～10mA或1～5V DC，0～10V DC模拟信号，内置伺服放大器和手动自动调节器无需另配伺服放大器。
    2、执行器的上下限位，行程，零位，满量程均可在执行器操作面板上设定。

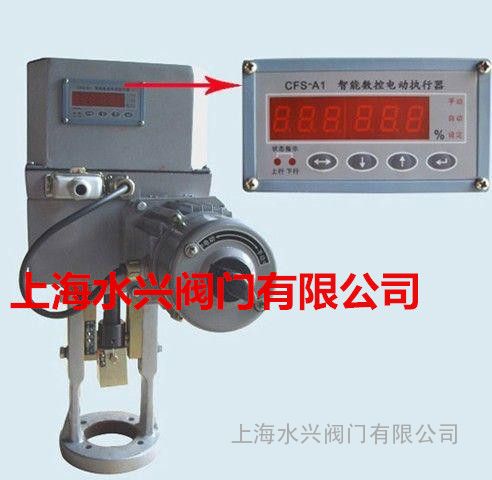

    3、数控操作面板采用了6位LED数码管显示，清晰度高。运行时可同时显示输入开度和阀位实际开度，为现场监控提供便利。
    4、控制精度≤1%，死区在0.5～10%可调.
    5、控制过程中，设有中断信号自锁，设定值定位功能。
    6、具有故障自诊断功能，发生故障时操作面板能提示故障种类。
    7、本机有控制输入信号错误（包括：中断，掉线）自动处理功能，用户可按系统需要预先设定阀位开闭度。
    8、伺服电机设有多种保护功能。
    9、通讯输出口可采用RS485，脉宽调制，模拟量等。定货时请说明输出方式，“协议”种类。

三、SKZ 型系列智能型直行程电动执行机构  型号编制说明
    SKZ-310(H)
    SK：机电一体化型  Z：直行程  310：输出力
    H：有“H”为户外型；无“H”为标准型(选择项)

  四、SKZ 型系列智能型直行程电动执行机构 技术参数

项目名称		SKZ标准型(不带H)	SKZ户外型(带H)
控制 　机构	输入信号	4-20mAdc；0-10VDC；1-5VDC；低电平开关量
	反馈信号	4—20mAdc
	死区	0．4％—3％
	基本误差	±2．5％
	回差	≤1．5％
	限位	开侧，闭侧
	开度检测	精密导电塑料电位器
动力	动力	220V，50Hz
	驱动电机	伺服电机
附属机构	加热器	选择件
	手动机构	手轮
安装 　条件	环境温度	无加热器—25℃～+70℃
	相对湿度	<95％
	环境气体	无腐蚀性气体
	接线口	十四线插头	接线柱
	防护等级		IP65



型号	额定负载   　(N)	额定行程   　(mm)	全行程时间     (S)	额定电流     (A)	质量     (Kg)
SKZ-310	4000	10	8	0.65	50
		16	12.5
		25	20
		30	24
SKZ410	6400	18	16	0.65	50
		30	24
		40	32
		60	50
SKZ-510	16000	30	16	1.5	95
		50	30
		60	40
		100	60
SKZ-610	25000	30	16	2.5	110
		50	30
		60	40
		100	60型号与规格

五、SKZ 型系列智能型直行程电动执行机构 安装尺寸
    SKZ与DKZ的安装尺寸完全相同，请参见DKZ(ZKZ)型系列电动执行器的表3，  表4。
产品包装方式及售后服务：

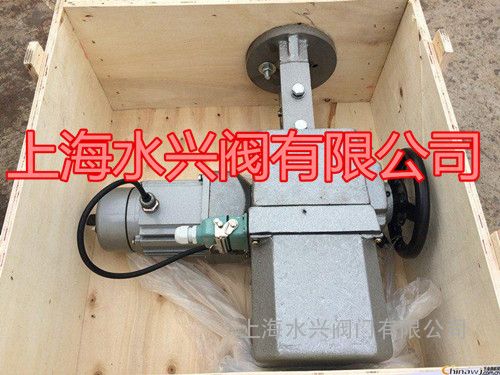

本产品一律采用木箱包装，运输既方便又对产品起到了极好的保护作用。在质量和服务方面，我们承诺：
①“水兴”产品质保期为收货验货起12个月（除自然灾害和不按本公司产品说明书等错误操作的人为原因外），实行”三包“服务（包退、包换、包修）。
②产品服务期内，可以咨询本公司相关工程师，提供相应服务。
③对用户的投诉问题，我们会快速作出反应，并安排售后。
如有任何疑问，您可以致电给我们或登录我们网站，公司会*时间安排*高级工程师为您解惑。我们一定会全心全意为您提供优质的服务。
物流：顺丰速运、圆通快递、天天快运、及全国公铁联运等，可根据客户要求选择。目的地：国内、外主要城市或中转、主要港口。
声明：本文中所有文字、数据、图片均只适用于参考，产品具体性能参数、结构尺寸参数、价格等详情，请联系公司销售部和工程部相关工作人员。
