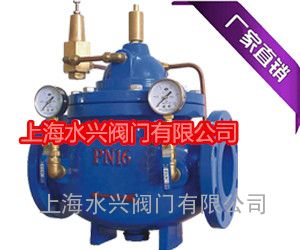

SX400X（SXL741X）型 PN10~PN25 流量控制阀
供应上海SX400X（SXL741X）型 PN10~PN25 流量控制阀、SX400X（SXL741X）型 PN10~PN25 流量控制阀图片、SX400X（SXL741X）型 PN10~PN25 流量控制阀价格、SX400X（SXL741X）型 PN10~PN25 流量控制阀规格、SX400X（SXL741X）型 PN10~PN25 流量控制阀规格型号、SX400X（SXL741X）型 PN10~PN25 流量控制阀种类、SX400X（SXL741X）型 PN10~PN25 流量控制阀生产厂家、SX400X（SXL741X）型 PN10~PN25 流量控制阀连接尺寸

供应上海SX400X（SXL741X）型 PN10~PN25 流量控制阀

【产品用途】
SX400X（SXL741X）型 PN10~PN25 流量控制阀是一种采用高精度先导方式控制流量的多功能阀门。适用于配水管需控制流量和压力的管路中，保持预定流量不变，将过大流量限制在一个预定值，并将上游高压适当减低，即使主阀上游的压力发生变化，也不会影响主阀下游的流量。

【产品特点】
1、本产品一改常规节流阀使用孔板或纯机械的减小流域面积的原理，利用相关导阀，*大限度地减小能量在节流过程中的损失
2、本产品控制灵敏度高，安全可靠，调试简便，使用寿命长

水力控制阀总览图

【性能参数】

型号		SXL741X-10	SXL741X -16	SXL741X -25
工作压力（MPa）		1.0	1.6	2.5
适用温度（℃）		0～80
适用介质		水
材料	阀体、阀盖	铸铁
	阀杆	铬不锈钢
	阀座、阀盘	青铜
	膜片	丁晴橡胶

主要外形和连接尺寸

DN	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450
L	150	160	180	200	203	216	241	292	330	356	495	622	698	787	914	978
H1	247	247	247	278	278	298	313	350	365	420	450	470	490	526	570	570
H	342	342	342	395	395	405	430	510	560	585	675	730	760	840	910	910

【主要外形结构及连接尺寸图】

供应上海SX400X（SXL741X）型 PN10~PN25 流量控制阀

【安装示意图】

声明：本文中所有文字、数据、图片均只适用于参考，400X（SXL741X）型 PN10~PN25 流量控制阀性能参数、结构尺寸参数、价格等详情，请联系我们，021-59156397。

供应上海SX400X（SXL741X）型 PN10~PN25 流量控制阀

产品包装方式及售后服务：
本公司此系列产品一律采用木箱包装，运输既方便又对产品起到了极好的保护作用。在质量和服务方面，我们承诺：
①“水兴”产品质保期为收货验货起12个月（除自然灾害和不按本公司产品说明书等错误操作的人为因素外），实行”三包“服务（包退、包换、包修）。
②产品服务期内，可以咨询本公司相关工程师，提供相应服务。
③对用户的投诉问题，我们会快速作出反应，并安排售后。
如有任何疑问，您可以致电给我们或登录我们网站，公司会*时间安排*高级工程师为您解惑。我们一定会全心全意为您提供优质的服务。
欢迎咨询采购！！！
物流：顺丰速运、圆通快递、天天快运、及全国公铁联运等，可根据客户要求选择。目的地：国内、外主要城市或中转、主要港口。

声明：本文中所有文字、数据、图片均只适用于参考，产品具体性能参数、结构尺寸参数、价格等详情，请联系公司相关部门人员。电话或

品牌：	上海水兴
型号：	SX400X（SXL741X）型
连接形式：	法兰
流动方向：	单向
驱动方式：	液动
材质：	铸钢、铸铁、不锈钢等
公称通径：	DN20~800 mm
压力环境：	PN1.0~2.5MPa

DN	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450
